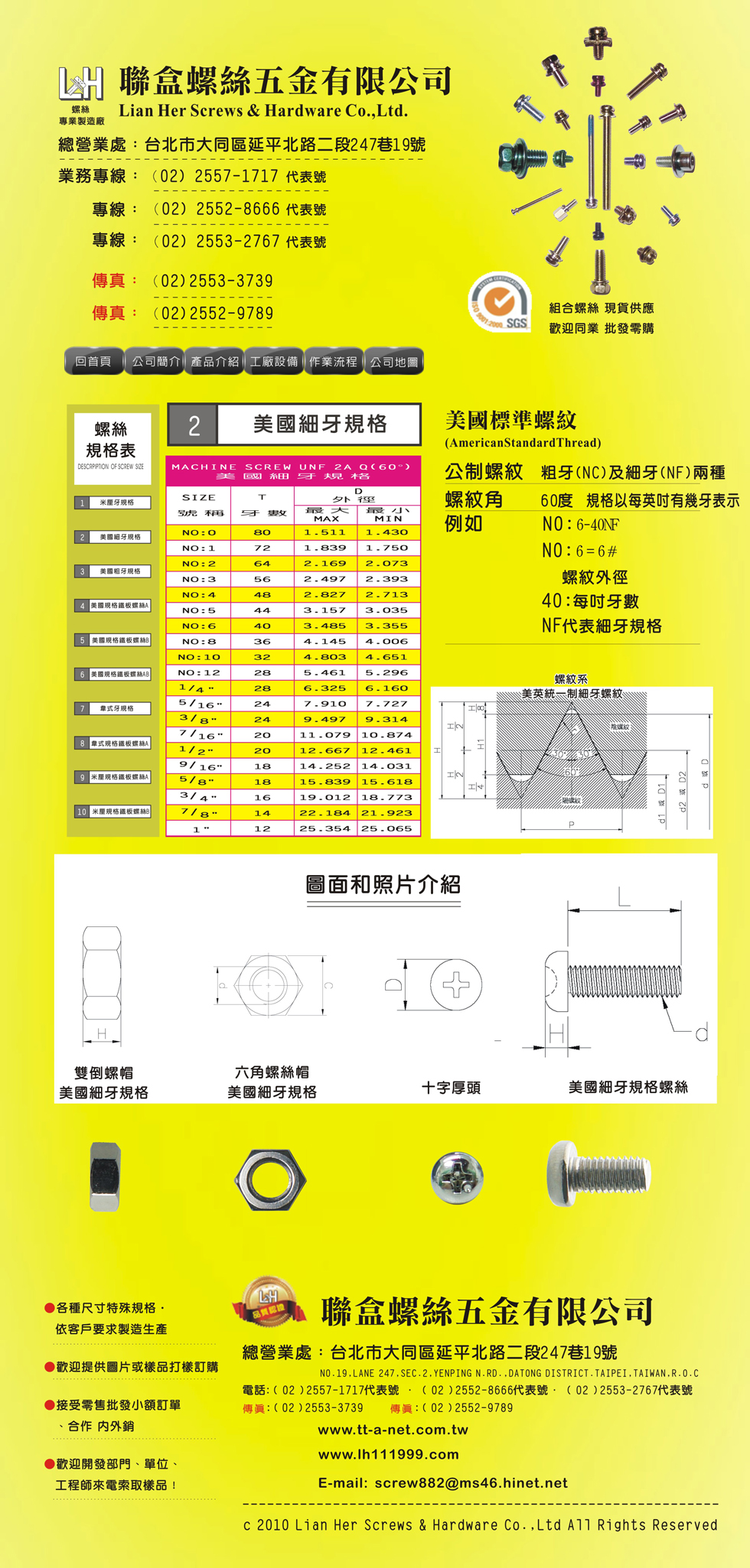

美國細牙規格 MACHINE SCREW UNF 2A Q (60”)
Size (號稱):NO:0~NO:12;¼”~1”
T (牙數):12~80
D (外徑):最小1.430~最大25.354
美國標準螺紋 (American Standard Thread)
- 公制螺紋:粗牙 (NC) 及細牙 (NF) 兩種
- 螺紋角:60度,規格以每英吋有幾牙表示
- 例如:NO:6-40NF
(NO:6:6#,螺紋外徑;40:每吋牙數;NF代表細牙規格)
螺絲規格表
SIZE 號稱 |
T 牙數 |
外徑 MAX |
外徑 MIN |
---|---|---|---|
NO:0 | 80 | 1.511 | 1.430 |
NO:1 | 72 | 1.839 | 1.750 |
NO:2 | 64 | 2.169 | 2.073 |
NO:3 | 56 | 2.497 | 2.393 |
NO:4 | 48 | 2.827 | 2.713 |
NO:5 | 44 | 3.157 | 3.035 |
NO:6 | 40 | 3.485 | 3.355 |
NO:8 | 36 | 4.145 | 4.006 |
NO:10 | 32 | 4.803 | 4.651 |
NO:12 | 28 | 5.461 | 5.296 |
1/4" | 28 | 6.325 | 6.160 |
5/16" | 24 | 7.910 | 7.727 |
3/8" | 24 | 9.497 | 9.314 |
7/16" | 20 | 11.079 | 10.874 |
1/2" | 20 | 12.667 | 12.461 |
9/16" | 18 | 14.252 | 14.031 |
5/8" | 18 | 15.839 | 15.618 |
3/4" | 16 | 19.012 | 18.773 |
7/8" | 14 | 22.184 | 21.963 |
1" | 12 | 25.354 | 25.065 |
